【装备发展】法国SMX系列常规潜艇概念方案分析

发布日期： 2019-05-27 来源：王国亮 蓝海星智库　　 访问量：

　　2018年10月，法国舰艇装备集团在欧洲海军装备展上推出SMX系列潜艇概念方案的最新版（第9版）�C�CSMX-31型方案。SMX系列潜艇概念方案一贯秉持颠覆性设计思路，广泛应用创新性理念与技术。本次推出的SMX-31的突出特征是无指挥台围壳，采用全电推进、特种推进器等，续航能力持久，隐身性能出色。虽然SMX系列方案仅属于设计理念，不是实用性方案，但对潜艇装备的总体设计和技术的创新发展具有一定的借鉴价值。 　　一、SMX系列潜艇概念方案回顾

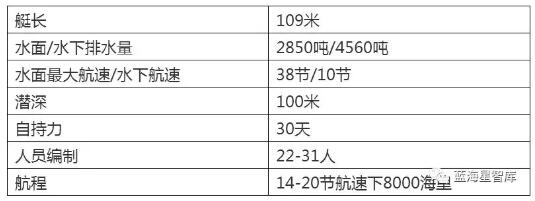

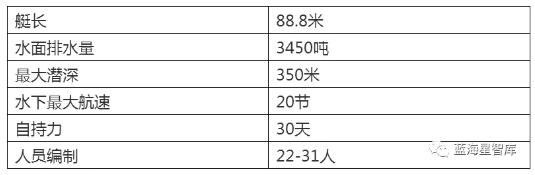

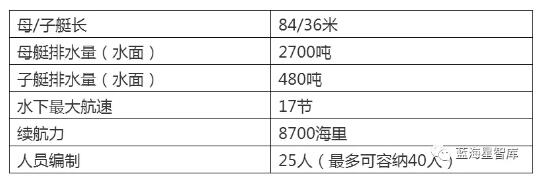

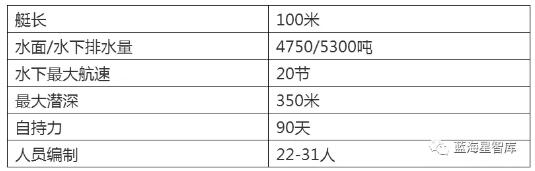

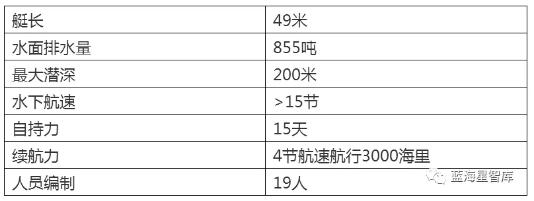

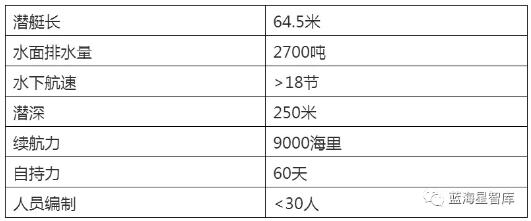

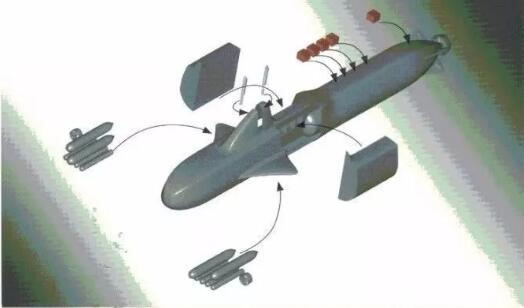

　　从2002年起，法国舰艇装备集团每隔两年推出一版SMX系列常规潜艇概念方案，迄今共推出9版，均发布于欧洲海军展。2002年推出SMX-21扁平式双体潜艇，艇体由两个尺寸相同的耐压壳体并列构成，颠覆了传统潜艇的水滴型结构。该艇采用全新的舱室布局方式，注重耐压壳间的空间利用，避免桅杆及武器穿过艇体；双壳体间可隔离，潜艇破舱安全性；配备双螺旋桨和新型尾舵，推进及操纵性能出色；可根据作战需求配装鱼雷、反舰导弹、对陆攻击巡航导弹及无人潜航器等多种负载，多任务能力强。该艇主要参数见表1。 图1 SMX-21潜艇概念图 表 1 SMX-21潜艇的主要参数 　　2004年，推出SMX-22型三体潜艇概念设计，也被称为“子母艇”，该艇母艇两侧各搭载1艘作战子艇，艇体可一分为三，各自独立执行任务，增加潜艇总体性能及机动作战能力。母艇还可作为网络中心战指控中心，以及子艇的投送平台、能源补给平台和艇员轮换基地；此外，母艇还适时可配装不同性能的子艇，满足多样化任务需求，丰富作战方式。该艇主要参数见表2。 图2 SMX-22概念图 表 2 SMX-22潜艇的主要参数 　　2006年，法国舰艇装备集团针对近海、浅海作战环境，研发出一种面向中小型国家市场的小型化、低成本潜艇SMX-23。该潜艇以“�O鱼”级潜艇为原型，设计上对潜深、航速、续航力、打击能力等性能及成本进行权衡分析，降低成本的同时保证了较好沿海作战能力，可在浅水区域进行执行情报、监视、侦察、特种作战布雷等任务。该艇主要参数见表3。 图 3 SMX-23潜艇概念图 表 3 SMX-23潜艇的主要参数 　　2008年，法国舰艇装备集团推出“模块化”SMX-24潜艇，其最显著的特点是采用模块化技术，艇体共有四处“即插即用”模块布置区域，使潜艇可以根据变化的任务需求，配装不同模块，针对性强化打击能力、航速、机动性或续航力。该艇备选模块包括武器及发射系统、特种部队舱、无人系统、传感器、及燃料和电池等。该艇主要参数见表4。 图 4 SMX-24潜艇概念图 表 4 SMX-24潜艇的主要参数 　　2010年，法国舰艇装备集团推出SMX-25潜艇“闪电徘徊者”，其艇型与二战时期潜艇相似，采用V型截面艇体，艇上装载16枚反舰/对陆攻击巡航导弹或防空导弹、4枚鱼雷，还可配装机枪和舰炮。该艇在水面、水下两种航状下均有较强的作战能力，可为潜艇作战提供更多战术选择。水面航行时，潜艇由三台燃气轮驱动，速度可达38节，可遂行反舰、防空作战；潜航时，改用电池驱动，隐蔽性高，即可执行水下探测、打击等任务，还将搭载蛙人部队和输送艇，用于特种作战。该艇主要参数见表5。 图 5 SMX-25潜艇概念图 表 5 SMX-25潜艇的主要参数 　　2012年，法国舰艇装备集团推出SMX-26型潜艇，该艇被设计为一型在浅水近海环境中作战的小型潜艇，排水量1000吨，长40米，宽和高均为15米，配装2枚重型鱼雷和8枚轻型鱼雷，可搭乘6名特种部队队员。SMX-26潜艇艇型结构极为特殊，采用双螺旋桨推进，装有4个可伸缩式方位推进器，使其具有极强的机动能力，能在水中稳定悬停；潜艇底部还装有轮式起落架，可在海底安静“着陆”，最大潜伏时间达30天，用于持续监视周围环境。 图 6 SMX-26潜艇概念图 　　2014年，法国舰艇装备集团推出SMX-大洋型（SMX-Océan）潜艇概念（即“梭鱼”级攻击型核潜艇的衍生型号“短鳍梭鱼”级潜艇），该艇配备与“梭鱼”级相同的作战系统、上层建筑和总体布局；采用第二代燃料电池AIP系统，可在水下连续航行21天；配装备垂直发射装置，可发射反舰、对陆打击和防空导弹，还可搭载鱼雷、水雷，武器总携带量达34枚，打击能力出色。该艇主要参数见表6。 图 7 SMX-大洋型潜艇概念图 表 6 SMX-大洋型潜艇的主要参数 　　2016年，法国舰艇装备集团推出SMX3.0“数字化”潜艇，以“数字化”为创新重点，艇载数据系统将兼具互联、稳定、安全、快速和可升级等特点。潜艇在设计上更注重操纵系统和作战系统的高效性和直观性，提高操控便捷性；采用新数字技术，优化日常操作信息的管理和存储，提升潜艇系统响应速度；采用高性能艇载计算机和商用数据算法，满足实时诊断、大数据管理和微弱信号探测等功能需求，提高潜艇可升级及易维护性。此外该艇将装备垂直发射系统，可发射导弹和无人系统等多样化负载，强化潜艇多任务性；应用第二代燃料电池AIP推进系统，续航能力强。 图 8 SMX 3.0潜艇概念图 　　二、SMX-31型性能特点

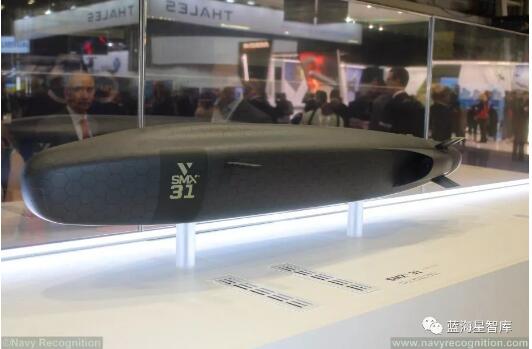

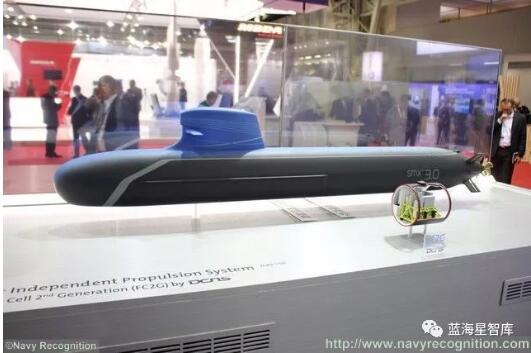

图 9 SMX-31潜艇概念图 　　法国舰艇装备集团新推出的SMX-31型设计排水量为3000吨，艇长为70米，宽13米，高9.7米，最大潜深超过250米，最大航速20节，续航力30-45天，可搭载鱼雷、导弹等武器16-46枚。 图 10 SMX-31型潜艇模型 　　（一）艇体

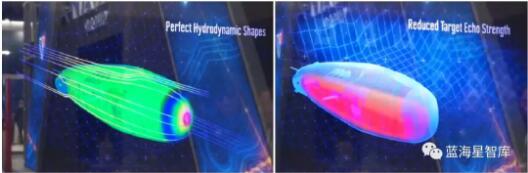

不同于传统的常规潜艇，SMX-31在艇型设计上充分考虑了水动力特性和隐身能力，省去了指挥台围壳，外观与抹香鲸类似，官方称其拥有“完美的水动力学形状”，并可降低目标回波强度，以应对快速发展的无人机、水面/水下传感器、卫星等监测设备，提高潜艇隐蔽性。潜艇采用X型尾舵，操纵能力出色。 图11 潜艇艇体水动力特性和回波特性演示图 　　（二）有效载荷
　　SMX-31型潜艇最多可携带46枚导弹、鱼雷等武器，打击能力出色。艇上搭载采用无线通信的小型无人潜航器、鱼雷式无人潜航器、自主无人潜航器（AUV），可用于情监侦任务，大幅提升潜艇监测能力。此外，该艇还将装备先进的声学、光电和电磁传感器，探测能力强，可在关键水域收集情报。 　　（三）动力系统

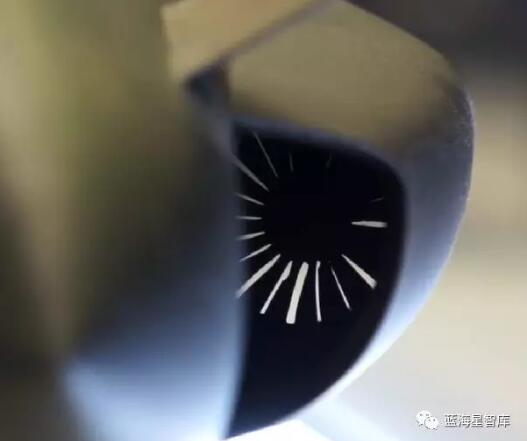

SMX-31型为全电潜艇，采用锂离子电池作为动力系统，续航力可达30-45天，可在水下维持长时间潜行或停留。潜艇推进装置异于常规，由两个类似槽道推进器的装置布置于尾部两侧，槽道内类桨结构的叶片约有20个叶片，布局也十分密集。 图 12 SMX-31潜艇推进装置 　　该潜艇广泛采用人工智能技术，将战斗系统和平台管理系统完全集成，可减少人员工作量，使其专注于更重要的任务和复杂操作。 　　三、结束语
　　潜艇作为一种传统平台类装备，设计思想相对成熟，近几十年来一直处于技术平稳进步的状态。本世纪以来，在技术新发展、作战新需求、经济性新要求的共同促动下，在美欧出现了试图重构潜艇装备形态、变革潜艇战术技术性能的研究潮流，法国舰艇装备集团是其中的主力。它不断推出SMX系列潜艇概念方案，旨在颠覆潜艇的传统设计思路，探索潜艇技术变革的新路子。虽然这些方案主要用于表达全新的设计理念，实用性较差，但所展现的新构型及新技术的应用思想，对潜艇装备的技术进步有一定的启发和借鉴作用。 　　（蓝海星：王国亮）
想了解更多国外国防战略、军事工业、装备发展、前沿技术相关研究，请关注蓝海星智库微信公众号：SICC_LHX 欢迎转载，转载请注明出处。
